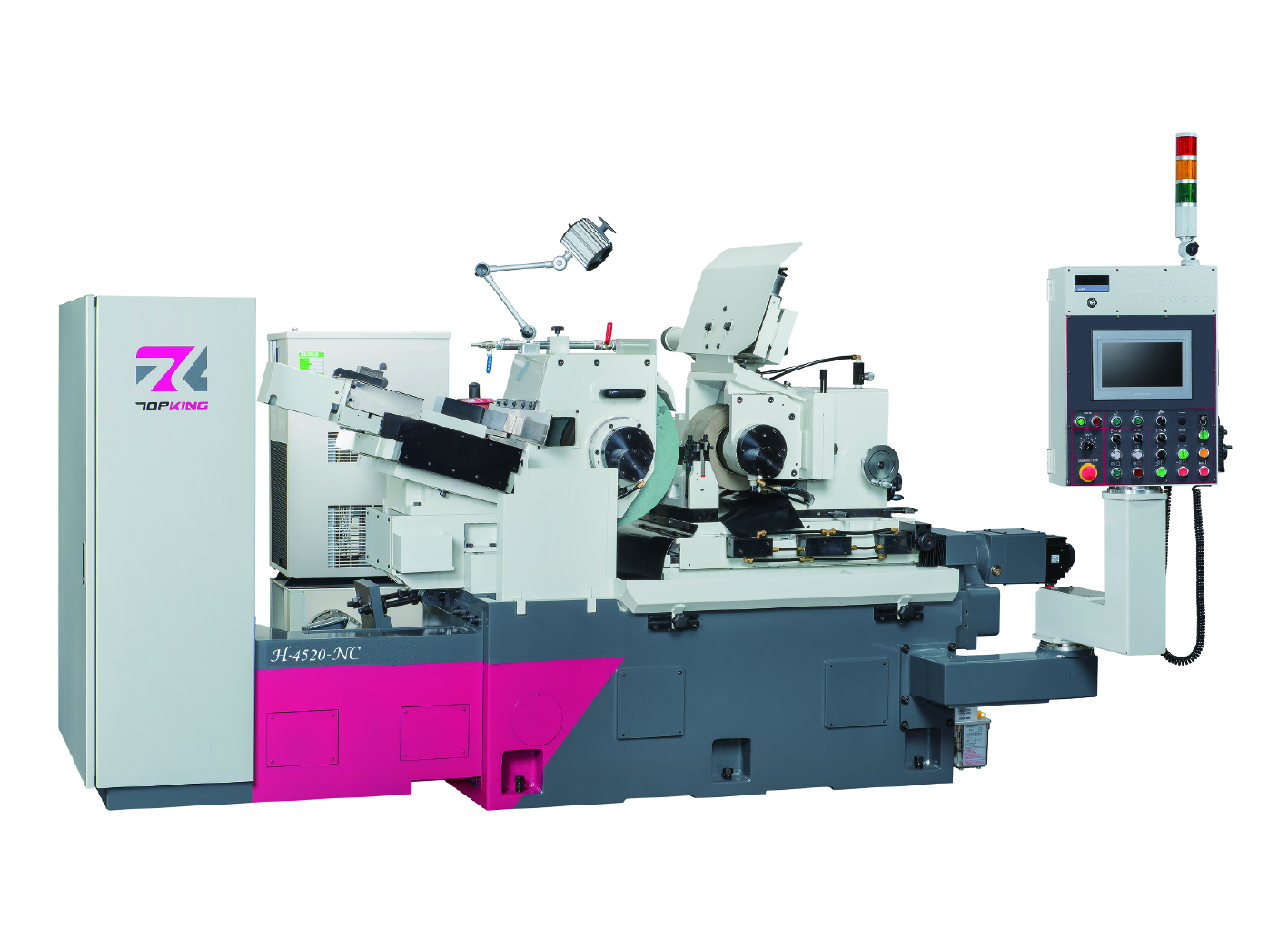

H-4520-NC高速靜壓NC數控無心磨床

簡要描述:

瀏覽次數:1725

發布時間:2022-11-28

索取報價

 靜壓無心磨床 (H系列) 其砂輪主軸、調整輪主軸以及下滑軌(進刀軸)皆采用精密的液靜壓結構,

 最小進給量可設定0.0005mm,滿足客戶對于工件圓度、表粗、加工尺寸等精度要求。



機體

高剛性的機體結構,機體采用米漢娜鑄鐵制成,經燒燉處理及時效處理后再加工?;壗?jīng)過高周波硬化處理、精密研磨,機體材質穩定,無變形之疑慮,耐磨耗性優異。

采用靜壓主軸及滑軌的優勢

 無金屬間磨耗,提升機器的使用壽命

 低金屬摩擦,加工時溫升低、不易變形,提升加工穩定性及工件精度。

 高壓油膜包覆主軸周圍,適合高速旋轉。

 高精度應用及恒定的旋轉,確保回轉精度。

蓄壓保護裝置及油溫冷卻系統

 標準配置液壓皮囊式蓄壓器,作為機器在非預期的狀況下斷電時的緊急應變支援。特殊的蓄壓器設計,能促使靜壓油在因斷電造成的壓力下降時,回流至主軸的靜壓系統中。可避免主軸在高速運轉的狀態下因斷電導致靜壓油膜瞬間喪失而造成的損壞。

 油溫冷卻系統搭配油溫冷卻機,有效的維持油溫恒溫,防止主軸因油溫的變化而影響加工精度。

 靜壓進刀滑軌

下滑臺采用精密型自動潤滑靜壓結構,滑動順暢、快速,進刀精準,使加工更穩定。

 下滑軌采伺服馬達驅動,搭配諧和式減速機。其結構特性降低背隙產生、增加扭力,提升加工效率及穩定加工品質。

 微調式進刀裝置,手動最小進刀量可設定0.001mm。數值控制可設定最小進刀量為0.0001mm,以滿足各種工件精度要求。














軸向組合-NC系列適用

一軸控制

X軸

調整輪下滑板自動進刀





二軸控制

Z軸

砂輪自動修整(垂直軸)

X 軸

調整輪下滑板自動進刀





      產品規格

能力

工作物直徑

Ø1 ~ Ø45 mm

停止式最大長度

205 mm

自動進給最小設定值

0.0005 mm

砂輪

尺寸 (外徑x寬度x內徑)

Ø455 x 205 x Ø228.6 mm

線速度

45 m/sec

線速度

1800 rpm

調整輪

尺寸 (外徑x寬度x內徑)

Ø255 x 205 x Ø127 mm

調整輪轉速

10 ~ 300 rpm

調整輪傾斜角度

+5°  ~ -3°

調整輪旋轉角度

±5°

手輪

上滑軌進刀手輪

4  mm/rev. (0.05 mm/graduation)

下滑軌微調手輪

0.08 mm/rev. (0.001 mm/graduation)

修整進刀手輪

2 mm/rev. (0.01 mm/graduation)

馬達

砂輪馬達

7.5 kW (4P)

調輪馬達

3.5 kW (伺服馬達)

油壓泵浦

1.5 kW

冷卻液馬達

0.18 kW

油冷機馬達

0.37 kW

下滑板進刀馬達(X) NC 1

1.0 kW

容器容量

油箱

90 L

水箱

100 L

機器

尺寸

4560 x 2200 x 1950 mm

重量

4300 kg
