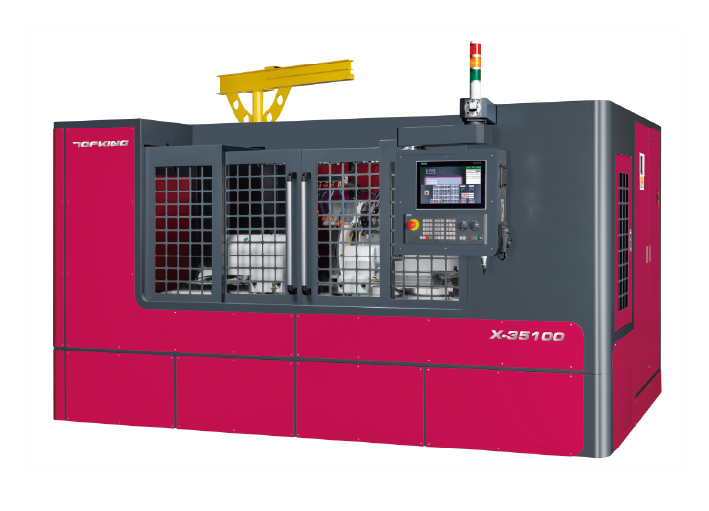

X 系列數控外圓磨床, X 軸與Z 軸采用十字形滑臺設計,有效的縮小占地面積與軸向行。
高剛性床身搭配重型主軸以及尾座,大幅提高工件承載荷重。操作系統搭載高性能的CNC
控制系統,內建圖形對話式(GUI)操作介面,設定簡易、研磨加工應用廣泛,為客戶提供最
適切的加工方案。
產品特色
機體 |
■ 采用高米漢納(Meehanite)鑄鐵制成,經燒燉處理及時效處理再加工,材質穩定性佳。
■ 滑軌經高周波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。
■ 本機的結構不同于以往的輕量結構的設計理念,大幅提升機體及結構剛性,達到更加穩固的訴求,滑軌采用更厚實的1V1平的設計結構,在研磨時提供最佳的精度及穩定性。 |
十字滑臺設計 |
工作臺始終固定于底座上,搭配X軸與Z軸十字滑臺設計,提升加工速度與穩定性。
■ X軸與Z軸結構采用十字滑臺形式設計,縮小占地面積。
■ 兩軸使用全密閉伸縮護罩,完整的保護傳動結構,杜絕研磨屑與冷卻液的污染。 |
高剛性滑軌設計 |
根據加工性質的不同,采用不同的設計方式:
X-25 系列兩軸采用精密線軌搭配滾珠螺桿設計,為小型工件提供輕快的進給模式
X-35 系列兩軸采用高剛性硬軌搭配大俓級滾珠螺桿,提升荷重性能與砂輪軸座移動穩定性。 |
砂輪頭座機構 |
■ 培林式主軸,采用精密軸承,使用壽命長,更換、維修、保養相較容易。
■ 砂輪主軸采用SNCM-220高級合金鋼材,經正?;⒄{(diào)質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。 |

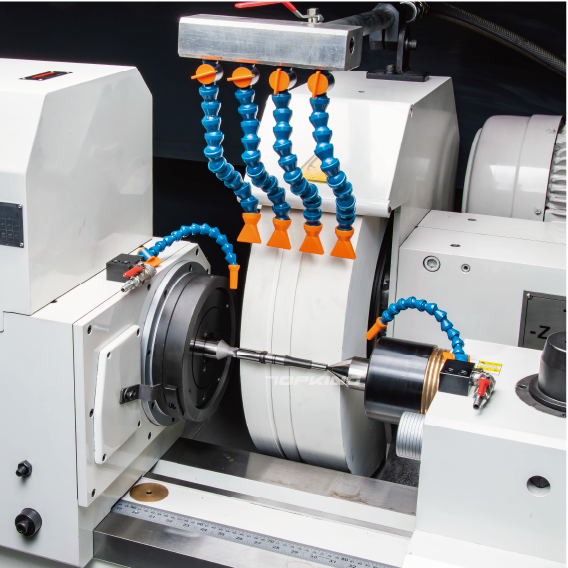

高剛性工作主軸及尾座 |
■ 工作主軸臺與尾座針對重型工件設計,結構剛性強,提升了整體載重量。
■ 主軸臺采用伺服馬達驅動,可依需求無段變速調整。
■ 尾座可選用油壓式與止擋裝置,操作便利。
■ 工作主軸及尾座皆附有平面氣壓設計,方便位移、減少摩擦,加強使用壽命。
■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置,降低頂針與頂針孔接處面摩擦發熱所產生的變形。 |
工作臺固定式修整機構 (X-35系列為標配) |
■ 修整機構固定于工作臺側,降低因調整回旋工作臺角度須重新校正修整點所造成的誤差,提高效率。
■ 多樣化的修整機構,可依工件需求選擇。 |
全罩鈑金 |
標配全罩式鈑金,提供最安全的加工環境 |
砂輪吊架 (X-35系列為標配) |
X-35 系列標配砂輪吊架,與機身結合并安裝于全罩鈑金內,不占空間,使更換砂輪不受作業空間和設備的限制,使砂輪更換作業更安全、更簡易。 |
人性化操作系統 |
搭載西門子840Dsl操作系統,內建針對異形與偏心圓研磨的圖形對話式操作介面,搭配觸控式螢?zāi)皇共僮鞲喴?,另可搭?/span>CAD/CAM軟體(選配),針對客制圖型轉出研磨路徑,提供最有彈性、最人性化的操作環境。 |
產品規格
能力 |
|
工作臺最大旋徑 |
Ø370 mm |
兩頂心間最大距離 |
1000mm |
最大研磨直徑 |
Ø350 mm |
最大研磨長度 |
1000 mm |
兩頂心間最大承受重量 |
200 kg |
中心高(工作臺面至頂針中心) |
185 mm |
砂輪 |
|
尺寸(外徑 x 寬 x 內徑) |
Ø610 x 50 x Ø254 mm |
線速度 |
45 m/sec |
回旋工作臺 |
|
旋轉角度 |
0° ~ 2° |
工作主軸頭 |
|
旋轉角度 |
固定式 |
頂針斜度 |
MT. No. 5 |
主軸轉速 |
10 ~ 300 rpm |
工作主軸負荷(含夾具) |
35 kgs (最長長度: 150 mm) |
尾座 |
|
中心頂針規格 |
MT. No. 5 |
中心頂針移動方式 |
手動 |
尾座軸移動距離 |
60 mm |
X軸行程 |
|
最大移動距離 |
300 mm |
快速移動速度 |
6000 mm/Min |
自動切入速度 |
0.001 ~ 2000 mm/Min |
最小設定值 |
0.001 mm |
Z軸行程 |
|
最大移動距離 |
1350 mm |
快速移動速度 |
6000 mm/Min |
自動切入速度 |
0.001 ~ 2000 mm/Min |
最小設定值 |
0.001 mm |
馬達 |
|
砂輪主軸 |
11 kW |
工作主軸 |
2.9 kW |
X軸-砂輪軸座進給 |
3.5 kW |
Z軸-工作臺進給 |
3.5 kW |
潤滑油壓 |
0.075 kW |
油壓泵浦 |
0.37 kW |
冷卻液泵浦 |
0.37 kW |
容器容量 |
|
潤滑油箱 |
15 L |
動力油箱 (選配) |
18 L |
水箱 |
160 L |
機器 |
|
尺寸 |
5250 x 3800 x 2600 mm |
重量 |
8700 kg |
中心高(地面起至頂針中心) |
1130 mm |
