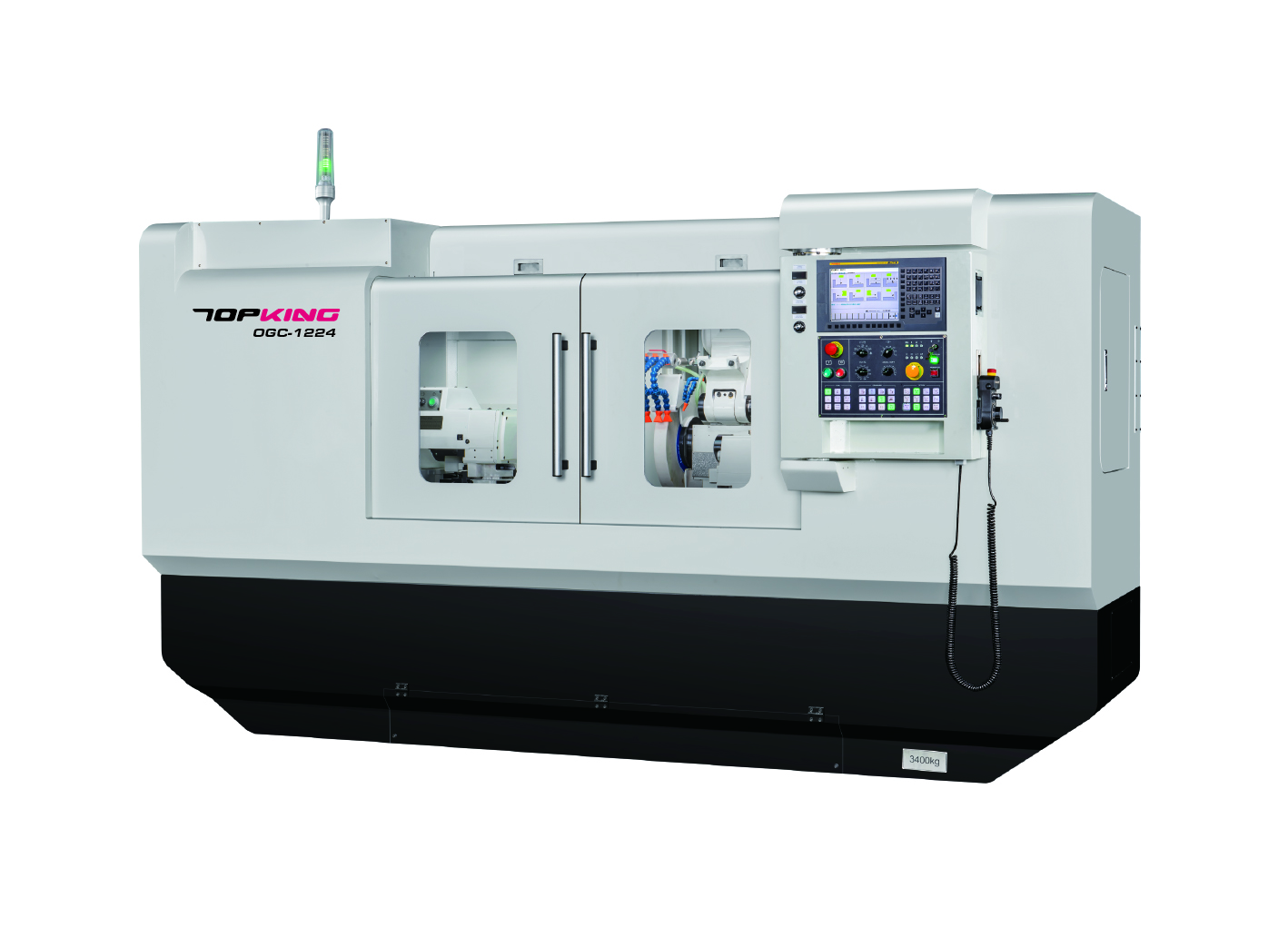

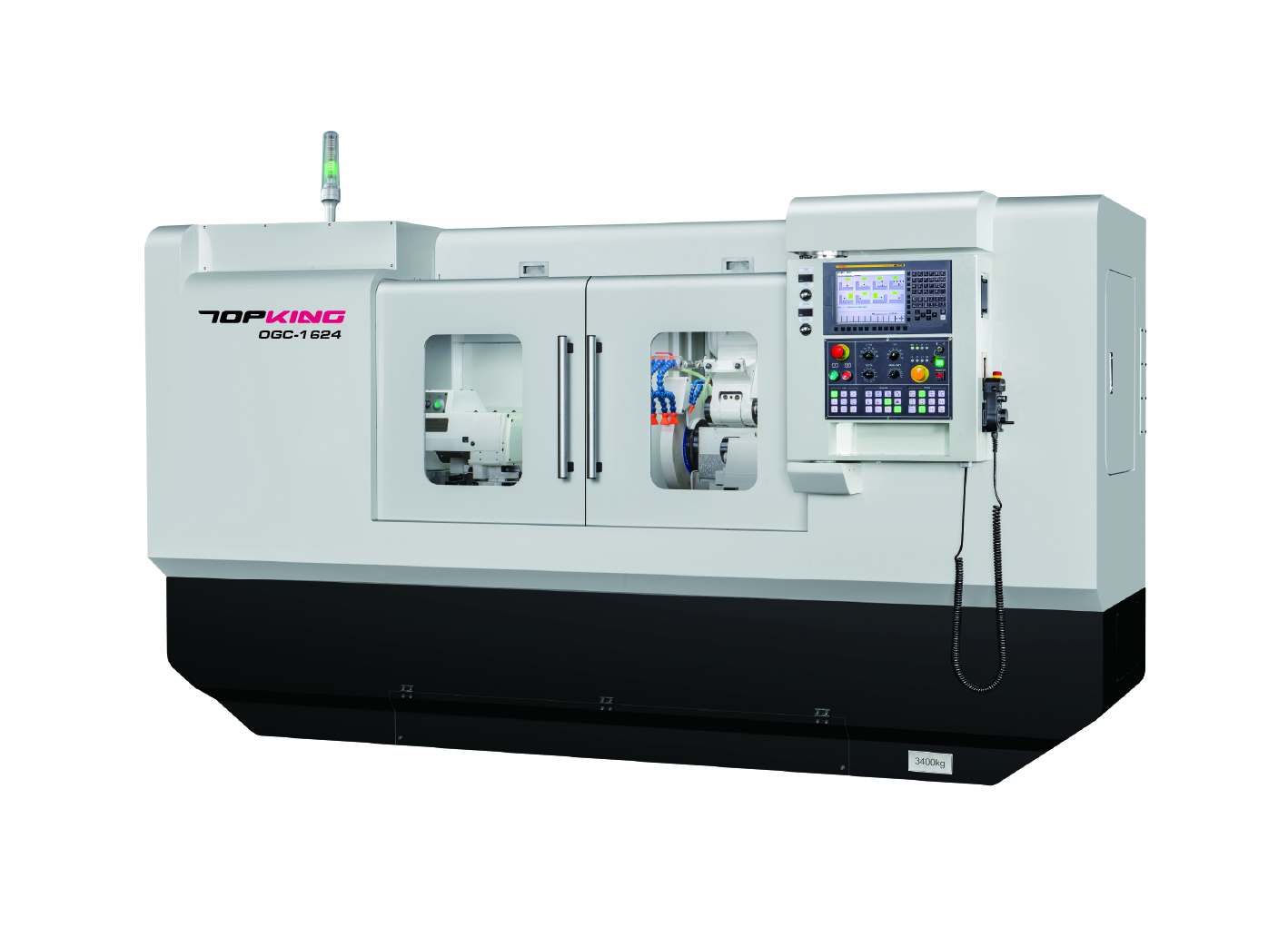

OGC-1224 / OGC-1624CNC型數控外圓磨床
簡要描述：
瀏覽次數：1286
發布時間：2023-05-15
索取報價
OGC系列CNC型數控外圓磨床，是高精度研磨的最佳伙伴，X軸及Z軸皆采用精密級滾珠螺桿
搭配伺服馬達驅動，搭載高性能的CNC控制系統配合內建圖形對話式(GUI)操作系統，研磨應用
廣泛，使操作與加工更貼近使用者的需求。
產品特色
|
機體 |
|
本機的結構不同于以往的輕量結構的設計理念，大幅提升機體及結構的剛性，達到更加穩固的訴求，滑臺采用更厚實的1V1平的設計結構，及潤滑油系統采用靜壓原理，在研磨時提供最佳的精度及穩定性。 |
|
獨特靜壓自動潤滑系統 |
|
工作臺與砂輪座滑動面，采用先進的靜壓自動潤滑系統。大幅提升潤滑動順暢性，進刀精準，加工精度高。 |
|

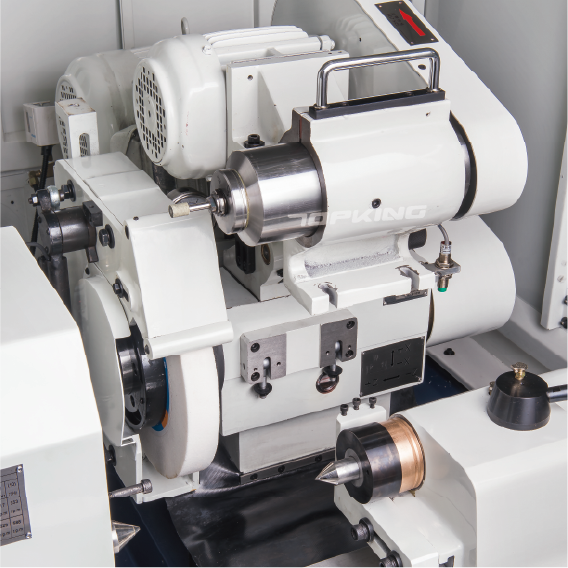

砂輪頭座機構 |
|
■ 培林式主軸，采用精密軸承，使用壽命長，更換、維修、保養相較容易。
■ 砂輪主軸采用SNCM-220高級合金鋼材，經正?；?、調質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理，表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。 |
|
尾座 |
|
尾座潤滑油采用油浴式潤滑系統，隨時確保尾座的高精度。
潤滑系統有附油量檢視計，方便操作者檢視油量。 |
|
人性化操作系統 |
|
內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可借著圖形的導引，將復雜的工件分成數個研磨工序，以數值化的方式簡化研磨及修整的工序編輯。不需另外進行復雜的程式編寫(G碼、M碼)，提供最便捷的操作環境。 |
產品規格
|
能力 |
OGC-1224 |
OGC-1624 |
|
工作臺最大旋徑 |
Ø320 mm |
Ø420 mm |
|
兩頂心間最大距離 |
600 mm |
600 mm |
|
最大研磨直徑 |
Ø300 mm |
Ø400 mm |
|
最大研磨長度 |
600 mm |
600 mm |
|
兩頂心間最大承受重量 |
100 kg |
150 kg |
|
中心高(工作臺面至頂針中心) |
160 mm |
210 mm |
|
砂輪 |
|
|
|
尺寸(外徑 x 寬 x 內徑) |
Ø405 x 50 x Ø127 mm |
Ø405 x 50 x Ø127 mm |
|
線速度 |
45 m/sec |
45 m/sec |
|
回旋工作臺 |
|
|
|
旋轉角度 |
1° ~ 10° |
1° ~ 10° |
|
工作主軸頭 |
|
|
|
旋轉角度 |
-30° ~ +90° |
-30° ~ +90° |
|
頂針斜度 |
MT. No. 4 |
MT. No. 4 |
|
主軸轉速 |
10 ~ 300 rpm |
10 ~ 300 rpm |
|
工作主軸負荷(含夾具) |
35 kg (最長長度:150 mm) |
35 kg (最長長度:150 mm) |
|
尾座 |
|
|
|
頂針斜度 |
MT. No. 4 |
MT. No. 4 |
|
中心頂針移動方式 |
手動 |
手動 |
|
尾座軸移動距離 |
25 mm |
25 mm |
|
X軸行程 |
|
|
|
最大移動距離 |
250 mm |
285 mm |
|
快速移動速度 |
6000 mm/Min |
6000 mm/Min |
|
自動切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小設定值 |
0.001 mm |
0.001 mm |
|
Z軸行程 |
|
|
|
最大移動距離 |
900 mm |
900 mm |
|
快速移動速度 |
6000 mm/Min |
6000 mm/Min |
|
自動切入速度 |
0.001 ~ 2000 mm/Min |
0.001 ~ 2000 mm/Min |
|
最小設定值 |
0.001 mm |
0.001 mm |
|
馬達 |
|
|
|
砂輪主軸 |
3.75 kW (5.5 kW) |
3.75 kW (5.5 kW) |
|
工作主軸 |
0.85 kW (AC servo motor) |
0.85 kW (AC伺服馬達) |
|
X軸-砂輪軸座進給 |
1.5 kW (AC伺服馬達) |
1.5 kW (AC伺服馬達) |
|
Z軸-工作臺進給 |
1.5 kW (AC伺服馬達) |
1.5 kW (AC伺服馬達) |
|
砂輪軸潤滑泵浦 |
0.18 kW |
0.18 kW |
|
油壓泵浦 |
0.075 kW |
0.075 kW |
|
研削液泵浦 |
0.18 kW |
0.18 kW |
|
容器容量 |
|
|
|
砂輪軸潤滑油箱 |
18 L |
18 L |
|
潤滑油箱 |
15 L |
15 L |
|
機器 |
|
|
|
尺寸 |
3776 x 2449 x 2197 mm |
3776 x 2449 x 2197 mm |
|
重量 |
3600 kg |
3600 kg |
|
中心高(地面起至頂針中心) |
1095 mm |
1135 mm |
