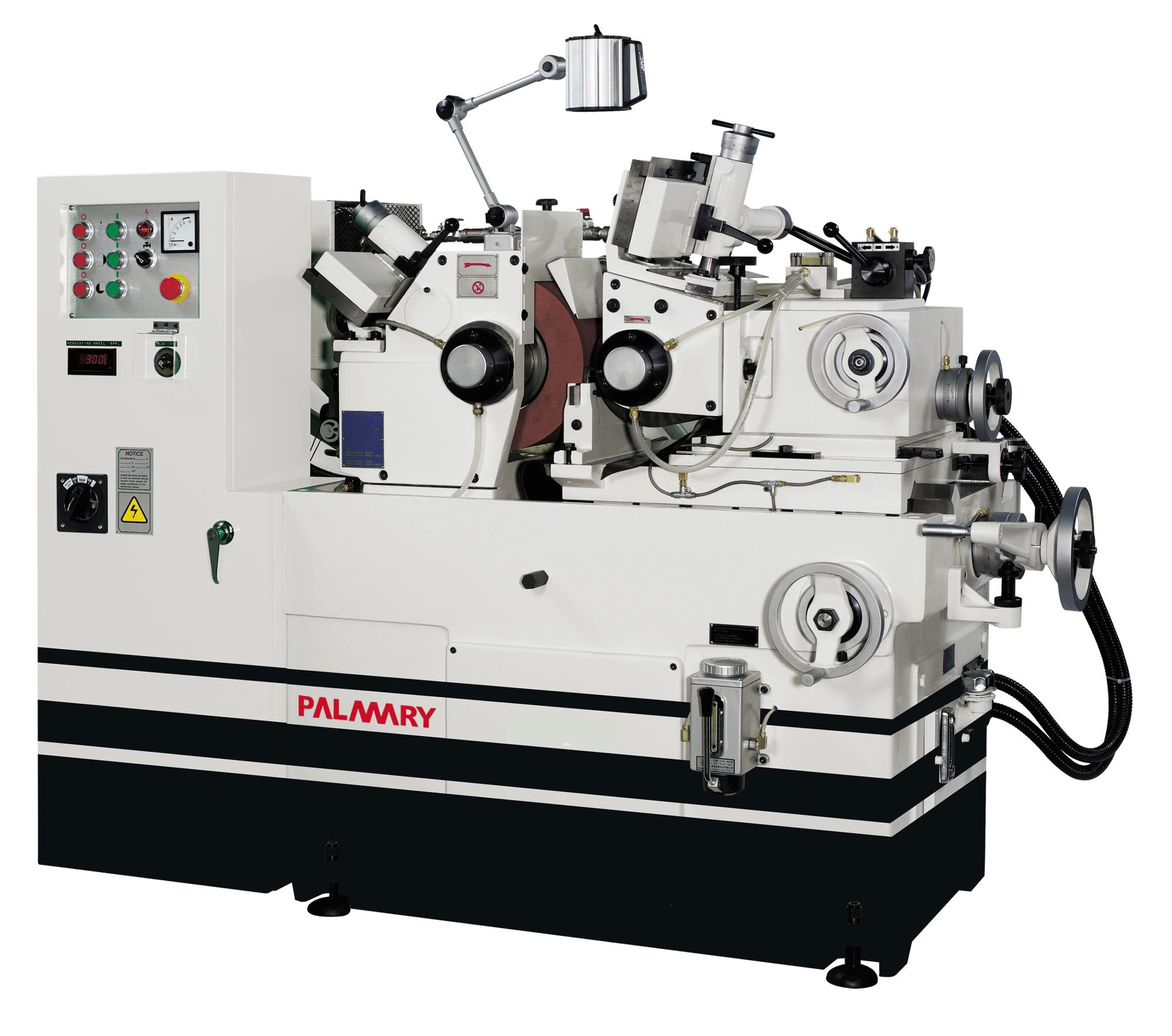

PC-1812SPC-1812S伺服型高精密無心磨床

簡要描述:

無

瀏覽次數:4265

發布時間:2016-11-26

索取報價

伺服型高精密無心磨床機械優點:

1.      經濟型機械結構,價位經濟實惠。

2.      砂輪與調整輪軸承,采用特殊巴比特合金,精度優異,修整調整容易。砂輪軸之合金軸承采三點支撐式,大幅提升加工穩定性。

3.      砂輪主軸及調整輪主軸采用高級合金鋼,精密加工而成;經過多重處理,扭力強、不變形。主軸高剛性,適合重切削及高精密研磨。

4.      進刀螺桿采用鎳鉻合金鋼(SNCM-4),經正常化及高周波熱處理,與精密研磨加工而成;配合特殊設計的調整型螺帽,調整方便,進刀精準、動作輕巧,耐磨耗。

5.      砂輪主軸采用自動潤滑系統。

6.      機臺滑動面裝有集中潤滑給油裝置,以確?;瑒?dòng)面之潤滑效果與進給的精準。

7.      砂輪與調整輪主軸啟動時,需經過油壓壓力開關確定油已進入軸承后,才能啟動,以提供主軸之安全防護。潤滑與油壓系統采用同一個油壓幫浦驅動,并加裝油溫冷卻風扇,有效降低油溫上升的速度。

8.      修整裝置采用特殊合金鑄鐵制成,經過燉燒處理,耐磨耗;油壓驅動前后修整,調整輪之修整座可依工件需求角度作調整,確保工件圓筒精度。

9.      調整輪采伺服馬達驅動,低轉速、高扭力;操作簡易、調整方便。

10.  調整輪主軸無段變速。





一.主要設備參數:

1.        砂輪

Ø          標準工作臺工件直徑:Φ1.0Φ80.0mm

Ø          砂輪尺寸:Φ455 X305 X Φ228.6mm(外徑XX孔徑)

Ø          砂輪轉速:1260R.P.M(可更換皮帶輪達到1500R.P.M

2.        調整輪

Ø          調整輪尺寸:Φ255X305XΦ111.2mm(外徑××孔徑)

Ø          調整輪轉速:10300R.P.M. 無段

Ø          調整輪傾斜角度:+5?~3?

Ø          調整輪旋轉角度:±5?

3.        馬達

Ø砂輪驅動馬達:20HP X 4P

Ø調整輪驅動馬達:3.7KW

Ø油壓泵驅動馬達:1HP X 4P

Ø冷卻泵驅動馬達:1/4HP X 2P

4.設備尺寸

Ø凈重:3400KGS

Ø毛重:3700KGS

Ø標準配備機械尺寸:2350 X 1950 X 1530mm

Ø標準配備裝箱尺寸:2450 X 2100 X 1850mm



二.標準配件(每臺)

1.調整輪與調整輪法蘭

1

2.砂輪與砂輪法蘭

1

3.通過式刀架與刀片

1

4.電器箱標準附件

1

5.油箱(附油溫冷卻器

1

6.標準冷卻系統(水箱)

1

7.鉆石修刀

2

8.工作燈

1

9.工具箱

1



.建議特別附件(每臺)

(請參考工藝分析或者報價單)



.工作環境要求

1.電壓與頻率:三相 380V ±10%  50HZ±2%

2.環境溫度 0-45°C

3.相對濕度95%

4.不可將機械安裝與牛頭刨床、銑床、沖床等重切削之機械布置在一起,以免影響研磨精度。

5.不可將機械安裝在陽光直射的地方,最好安裝在恒溫室內,以免影響機械精度。

6.不可將機械安裝在充滿灰塵的環境中,以免影響機械精度。

7.因底座有特殊抗扭力之能力,故不需特別的地基;于地上鋪上150mm厚度之水泥即可,把地基與底座以水泥連接并非絕對需要,但通常建亦適用之。

8.機械安裝于操作場所24小時后,再調整其水平。機器受溫度及其它因素之影響,水平精度會改變,因此每隔一段時間,必需再重新調整,以確保其高度精密。
