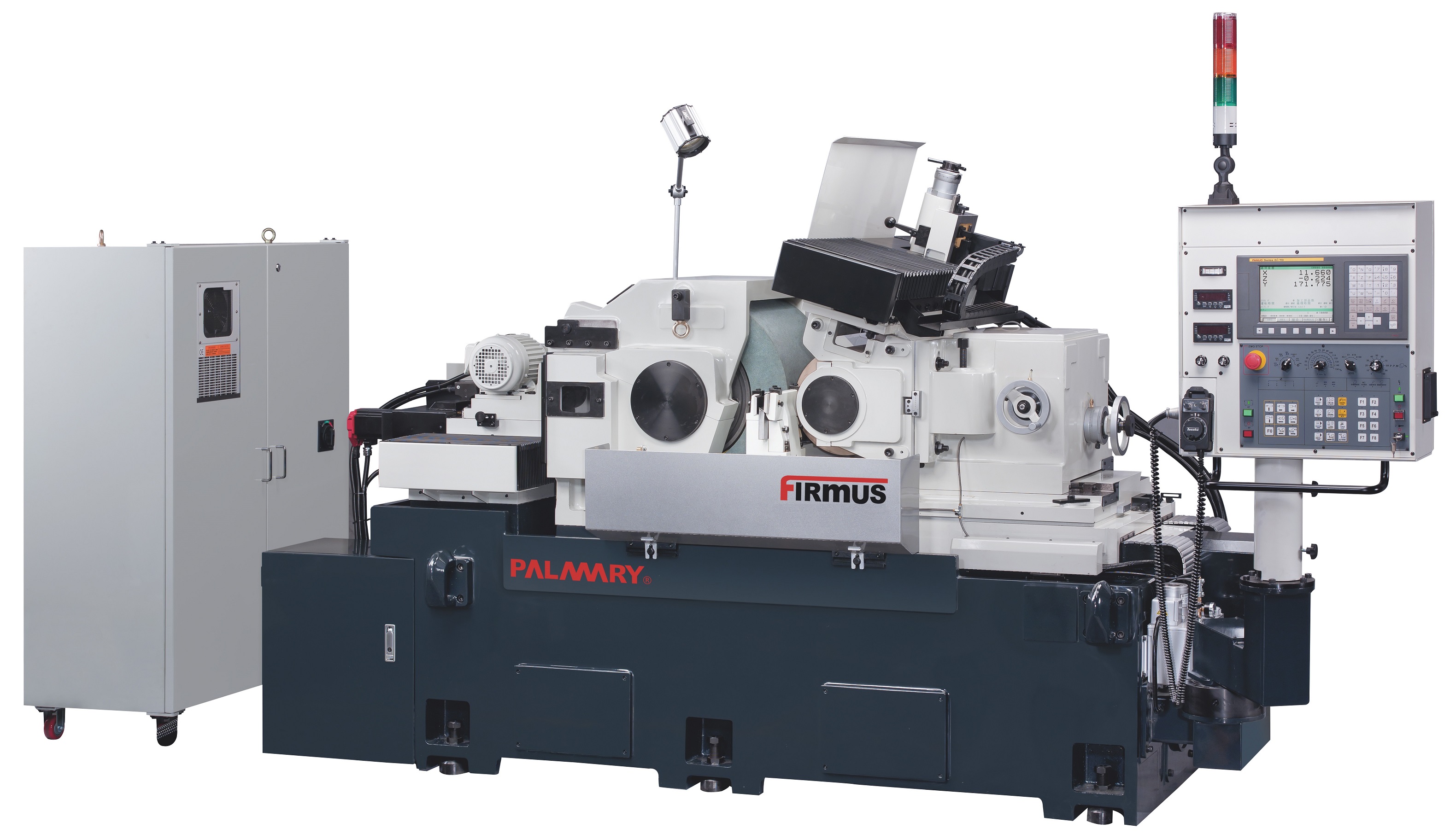

FCL-2410FCL-2410CNC數控無心磨床

簡要描述:

瀏覽次數:5620

發布時間:2016-11-26

索取報價

機械優點:

1.      機體采用高級米漢納鑄鐵制成,經燒燉處理及時效處理后再加工,滑軌經高周波硬化處理,精密研磨。機體材質穩定,無變形之慮,且耐磨耗性優異。

2.      砂輪修整座下之下滑板滑道為下凹式鳩尾槽設計,配合超大滑道面,大幅提升砂輪修整座之穩定性。

3.      本機全部滑道之潤滑油,集中回流至集油筒,除了保持工作區之清潔,并符合ISO-14000環保要求。

4.      砂輪與調整輪修整裝置乃采用特殊合金鑄鐵制成,經燒燉處理,耐磨耗佳,油壓驅動前后修整,亦可搭配伺服馬達,做成型修整。

5.      修整速度無段變速調整。

6.      調整輪之修整座可依工件需求角度作調整,確保工件圓筒精度。

7.      砂輪主軸與調整輪主軸采用高鎳鉻合金鋼(SNCM-220)。經正?;⒄{(diào)質、滲碳硬化等多重熱處理,再經特殊零下深冷處理,以及精密研磨,精密加工而成。主軸內部調質硬度HRC 25°~30°,表面硬度高達HRC62°以上。主軸耐重切削及精密研磨。扭力強、經久耐用、不變形、耐磨耗。

8.      砂輪主軸與調整輪主軸軸承潤滑及油壓系統,采用同一油壓泵浦驅動。并加裝油溫冷卻風扇,有效降低油溫上升的速度。

9.      砂輪與調整輪主軸啟動時,須經過油壓壓力開關確定油已進入軸承后,才能啟動,提供主軸之安全防護。

10.  主軸采用自動潤滑系統;滑動面裝有集中潤滑給油裝置,以確保滑動面的潤滑度及進給的精準。

11.  滑動臺上滑板旋轉角度調整簡易、快速、精準,適合停止研磨作業,可作工件前后段直徑大小之調整。利用停止研磨,磨出斜度工件(調整旋轉角度范圍+5°~5°)。通過研磨時,可提供工件與砂輪接觸面之調整(調整旋轉角度范圍+5°~3°)。

12.  上滑板滑道為鳩尾槽式設計。進刀輕快精準,并采用集中潤滑系統。

13.  下滑板采用A型滑軌與雙楔型副軌,雙A型滑軌經高周波硬化處理,精密研磨,并可防止泥液進入;結構輕巧精準;微調式進刀裝置,最小進刀量0.001mm,可滿足各種工件公差之需求。

14.  電控回路符合歐規;電控回路采用高級組件組成,控制性能可靠且使用壽命長。

15.  電控箱附熱交換器,確保電控回路的常溫運作,以及控制型能之穩定性。且控制箱具有防塵特性。



一.主要設備參數:

1.        砂輪

Ø          標準工作臺工件直徑:Φ1.0Φ100.0mm

Ø          砂輪尺寸:Φ610255 X Φ304.8mm(外徑XX孔徑)

Ø          砂輪轉速:1400R.P.M

2.        調整輪

Ø          調整輪尺寸:Φ305X255XΦ127mm(外徑××孔徑)

Ø          調整輪轉速:15300R.P.M. 段)

Ø          調整輪傾斜角度:+5?~2?

Ø          調整輪旋轉角度:±45

3.        馬達

Ø          砂輪驅動馬達:25HP X 4P

Ø          調整輪驅動馬達: 5 KW

Ø          油壓泵驅動馬達:1HP X 4P

Ø          冷卻泵驅動馬達:1/2HP X 2P

4.        設備尺寸

Ø          凈重:4600KGS

Ø          毛重:4900KGS

Ø          標準配備機械尺寸(含油水箱)2810 X 2250 X 1650mm



二.標準配件(每臺)

1.        調整輪與調整輪法蘭

1

2.        砂輪與砂輪法蘭

1

3.        通過式刀架與刀片

1

4.        電器箱標準附件

1

5.        油箱(附油溫冷卻器

1

6.        標準冷卻系統(水箱)

1

7.        鉆石修刀

2

8.        工作燈

1

9.        工具箱

1

10.    CNC 控制器

1



.建議特別附件(每臺)

(請參考工藝分析或者報價單)



.工作環境要求

1.電壓與頻率:三相 380V ±10%  50HZ±2%

2.環境溫度 0-45°C

3.相對濕度95%

4.不可將機械安裝與牛頭刨床、銑床、沖床等重切削之機械布置在一起,以免影響研磨精度。

5.不可將機械安裝在陽光直射的地方,最好安裝在恒溫室內,以免影響機械精度。

6.不可將機械安裝在充滿灰塵的環境中,以免影響機械精度。

7.因底座有特殊抗扭力之能力,故不需特別的地基;于地上鋪上150mm厚度之水泥即可,把地基與底座以水泥連接并非絕對需要,但通常建亦適用之。

8.機械安裝于操作場所24小時后,再調整其水平。機器受溫度及其它因素之影響,水平精度會改變,因此每隔一段時間,必需再重新調整,以確保其高度精密。
