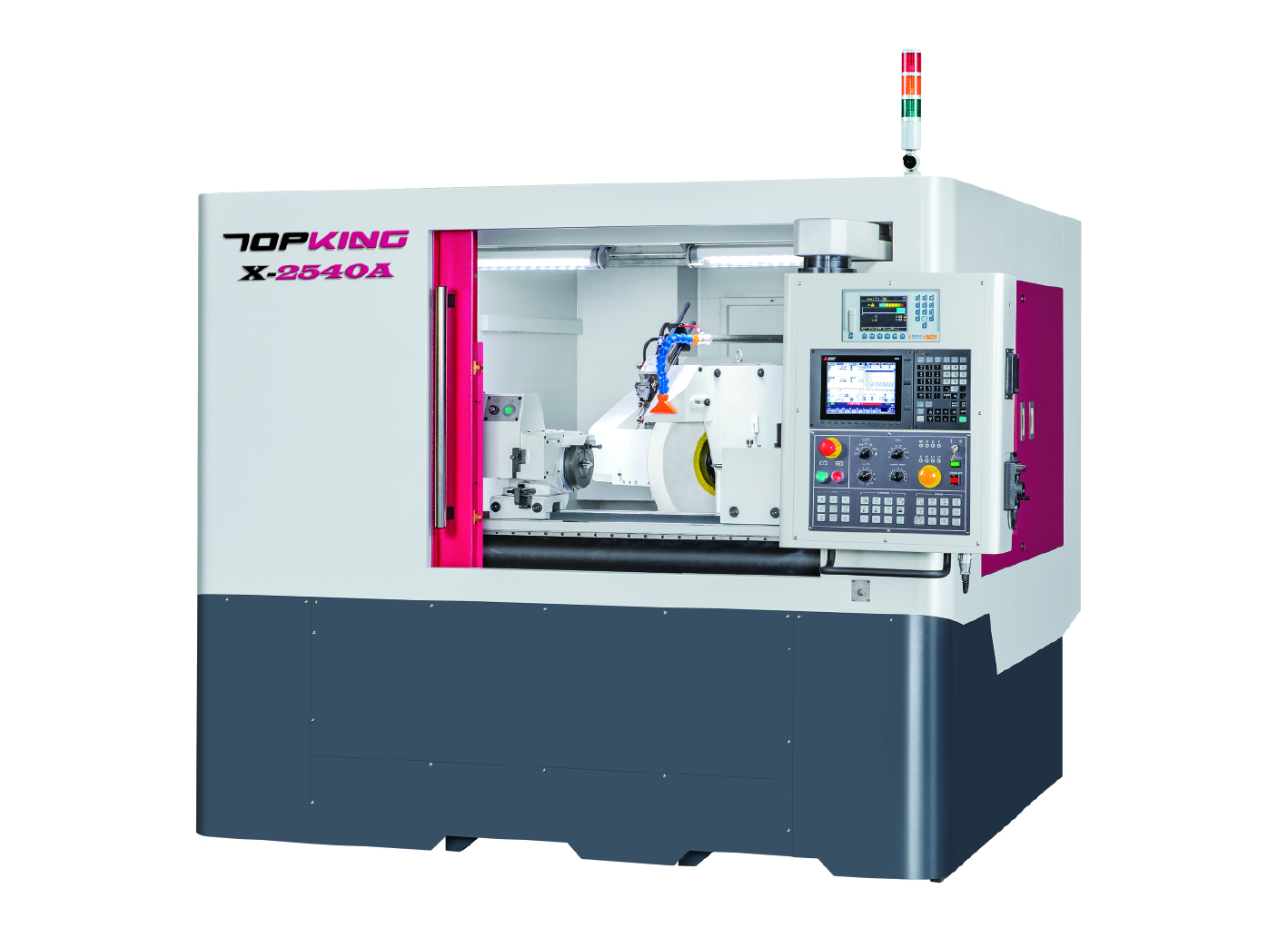

X-2540A數控端面斜進式外圓磨床
簡要描述:
CNC型數控端面斜進式數控外圓磨床,專為提升加工效率所提供,砂輪軸(X軸)與橫移軸(Z軸)采用先進的斜進式十字形滑臺設計配合斜進式砂輪軸座,可同時進行外徑及端面研磨加工作業,縮短加工時間,操作系統搭載高性能的CNC控制系統內建圖形對話式(GUI)操作介面,設定及操作簡易,研磨加工應用廣泛,提供給使用者最便捷的加工環境。
瀏覽次數:4538
發布時間:2019-02-21
索取報價CNC型數控端面斜進式數控外圓磨床,專為提升加工效率所提供,砂輪軸(X軸)與橫移軸(Z軸)
采用先進的斜進式十字形滑臺設計配合斜進式砂輪軸座,可同時進行外徑及端面研磨加工作業,
縮短加工時間,操作系統搭載高性能的CNC控制系統內建圖形對話式(GUI)操作介面,設定及操作
簡易,研磨加工應用廣泛,提供給使用者最便捷的加工環境。
產品特色
機體 |
■ 采用高米漢納(Meehanite)鑄鐵制成,經燒燉處理及時效處理再加工,材質穩定性佳。
■ 滑軌經高周波硬化處理、精密研磨;機體材質穩定,配合內部筋骨結構強化設計,無變形之慮,品質經得起考驗。
■ 本機的結構不同于以往的輕量結構的設計理念,大幅提升機體及結構剛性,達到更加穩固的訴求,滑軌采用更厚實的1V1平的設計結構,在研磨時提供最佳的精度及穩定性。 |
十字滑臺設計 |
■ X軸與Z軸結構采用十字滑臺形式設計,縮小占地面積。
■ 兩軸使用全密閉伸縮護罩,完整的保護傳動結構,杜絕研磨屑與冷卻液的污染。
■ X軸與Z軸標配高解析度封閉式光學尺,穩定定位精度與加工品質。 |

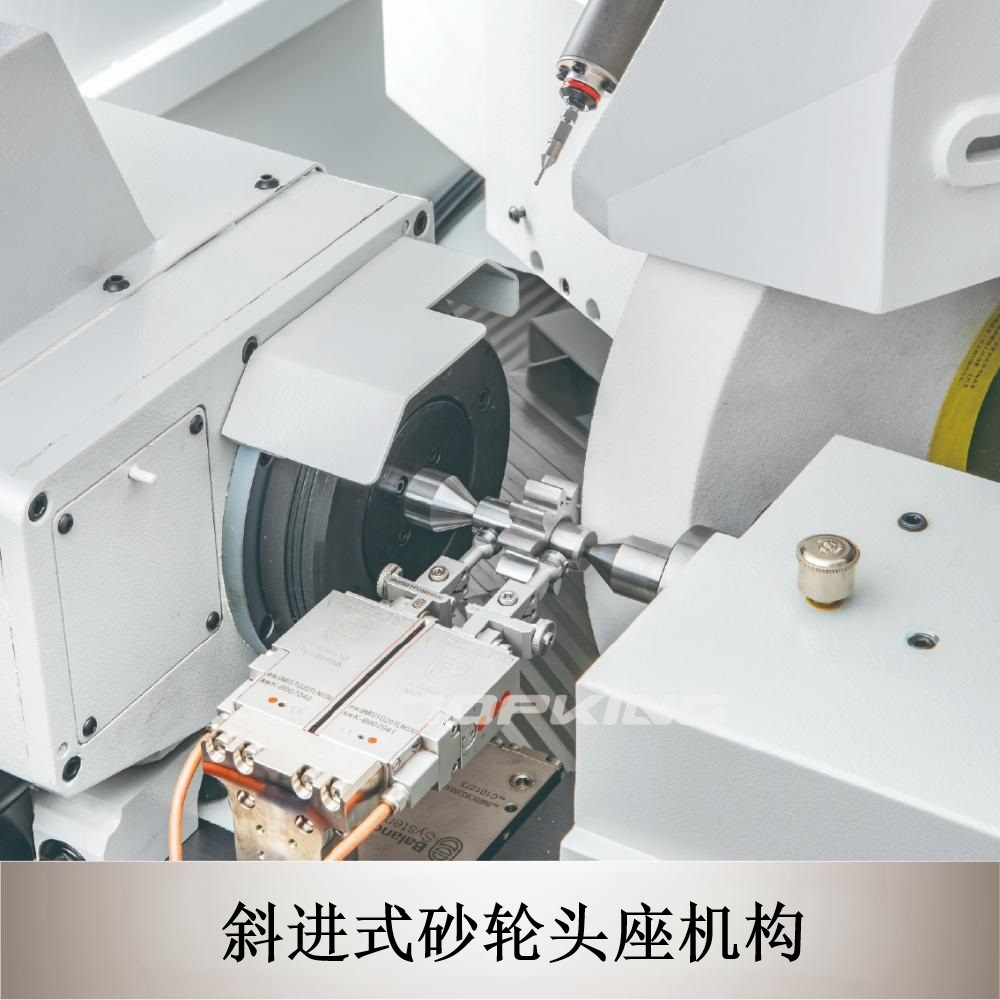

斜進式砂輪頭座機構 |
■ 培林式主軸,采用精密軸承,使用壽命長,更換、維修、保養相較容易。
■ 砂輪主軸采用SNCM-220高級合金鋼材,經正?;⒄{(diào)質、滲碳熱處理、深冷處理等多重處理。再作精密研磨與鏡面處理,表面硬度達HRC62°以上。保證不變形、耐磨耗、永保高精度。 |
高剛性滑軌設計 |
根據加工性質的不同,采用不同的設計方式:
X-25 系列兩軸采用精密線軌搭配滾珠螺桿設計,為小型工件提供輕快的進給模式 |

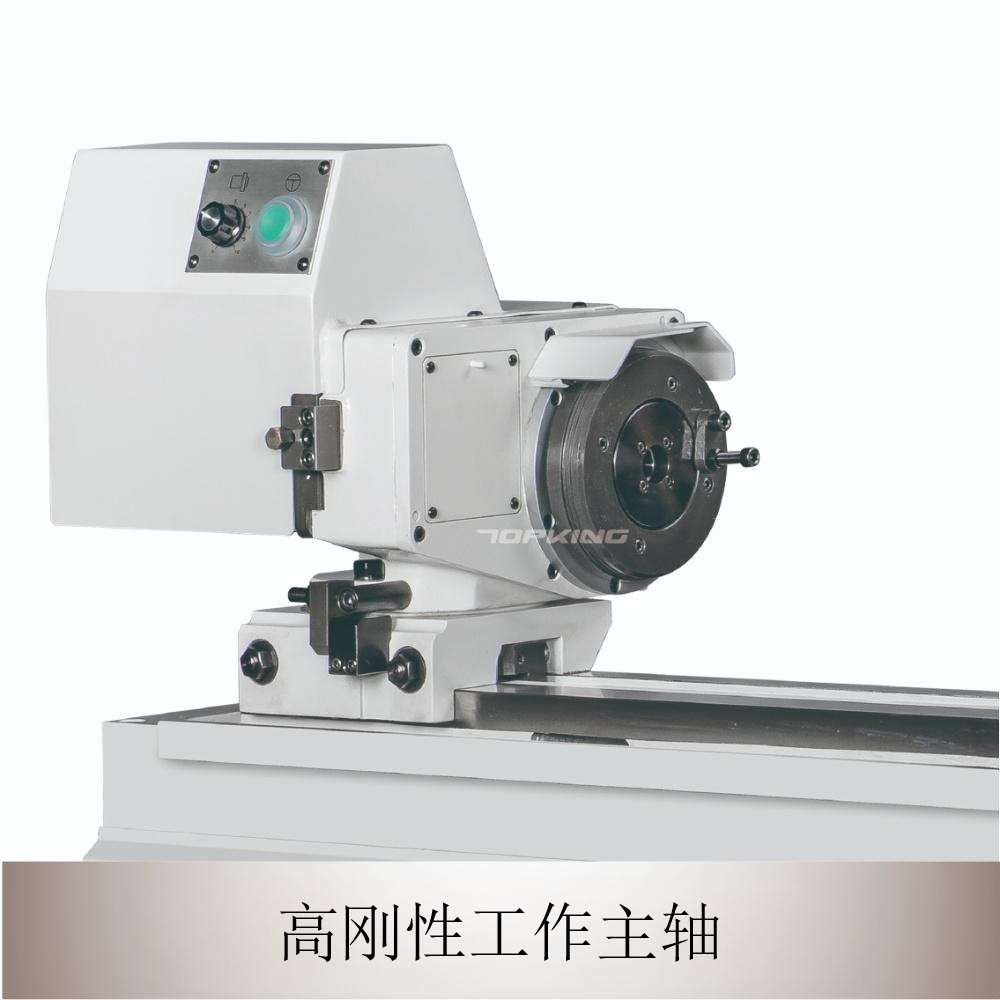

高剛性工作主軸 |
工作主軸采用精密級軸承,在研磨時展現最佳的穩定性。
采伺服馬達驅動,無段變速可依需求變更速度。 |

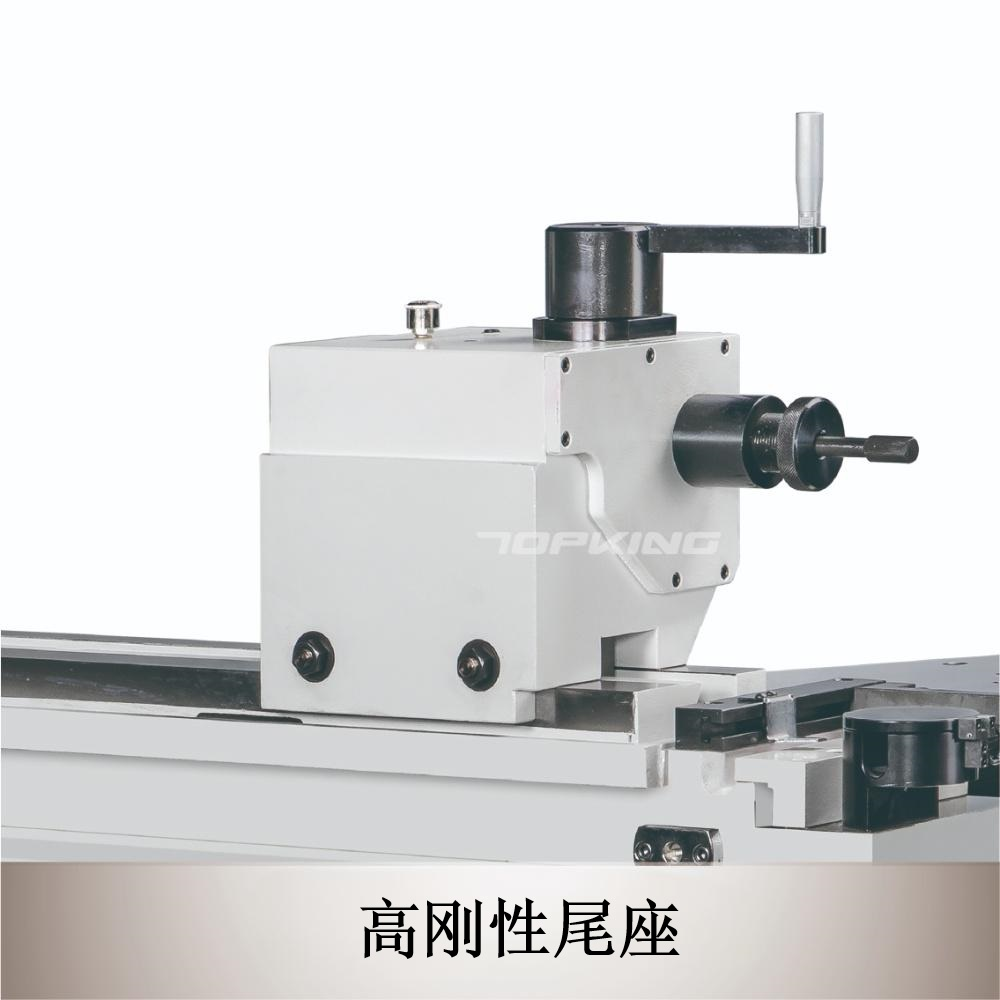

高剛性工作主軸及尾座 |
■ 工作主軸臺與尾座針對重型工件設計,結構剛性強,提升了整體載重量。
■ 主軸臺采用伺服馬達驅動,可依需求無段變速調整。
■ 尾座可選用油壓式與止擋裝置,操作便利。
■ 工作主軸及尾座皆附有平面氣壓設計,方便位移、減少摩擦,加強使用壽命。
■ 主軸及尾座裝有針對頂針與頂針孔接觸面的冷卻裝置,降低頂針與頂針孔接處面摩擦發熱所產生的變形。 |
砂輪修整 |
X軸與Z軸兩軸同動控制,依工件需求,進行多段差成形修整。 |
人性化操作系統 |
■ 內建先進的CNC控制系統搭配圖形對話式的操作介面。操作者可借著圖形的導引,將復雜的工件分成數個研磨工序,以數值化的方式簡化研磨及修整的工序編輯。不需另外進行復雜的程式編寫(G碼、M碼),提供最便捷的操作環境。
■ 內建多樣化的研磨及修整方式,可數值化編輯外徑、內徑(選配)、端面、成型的研磨及修整工序。 |
產品規格
能力 |
|
工作臺最大旋徑 |
Ø270 mm |
兩頂心間最大距離 |
400 mm |
最大研磨直徑 |
Ø250 mm |
最大研磨長度 |
400 mm |
兩頂心間最大承受重量 |
60 kg |
中心高(工作臺面至頂針中心) |
135 mm |
砂輪 |
|
外徑 x 寬 x 內徑 |
Ø510 x 50~75 x Ø127 mm |
線速度 |
33 m/sec (選配.: 45 m/sec) |
回旋工作臺 |
|
旋轉角度 |
-1° ~ +8° |
工作主軸頭 |
|
旋轉角度 |
-30° ~ +90° |
頂針斜度 |
MT. No. 3 (選配: MT. No. 4) |
主軸轉速 |
10 ~ 300 rpm |
工作主軸負荷(含夾具) |
15 kg (最長長度: 100 mm) |
尾座 |
|
中心頂針規格 |
MT. No. 3 (選配.: No. MT4) |
中心頂針移動方式 |
手動 |
尾座軸移動距離 |
25 mm |
錐度微調距離 (選配) |
±0.03 mm |
X軸行程 |
|
最大移動距離 |
300 mm |
快速移動速度 |
6000 mm/Min |
自動切入速度 |
0.001 ~ 2000 mm/Min |
最小設定值 |
0.001 mm |
Z軸行程 |
|
最大移動距離 |
580 mm |
快速移動速度 |
6000 mm/Min |
自動切入速度 |
0.001 ~ 2000 mm/Min |
最小設定值 |
0.001 mm |
馬達 |
|
砂輪主軸 |
5.5 kW |
工作主軸 |
1.0 kW |
X軸-砂輪軸座進給 |
1.5 kW |
Z軸-工作臺進給 |
1.5 kW |
軸向潤滑 |
自動潤滑(LUBE) |
潤滑油壓馬達 |
NIL |
動力油壓馬達 |
0.37 kW |
冷卻液泵浦 |
0.37 kW |
容器容量 |
|
動力油壓油箱 |
18L |
潤滑油箱 |
NIL |
機器 |
|
尺寸 |
2200 x 2150x1900 mm |
重量 |
4300 kg |
中心高(地面起至頂針中心) |
1110 mm |
