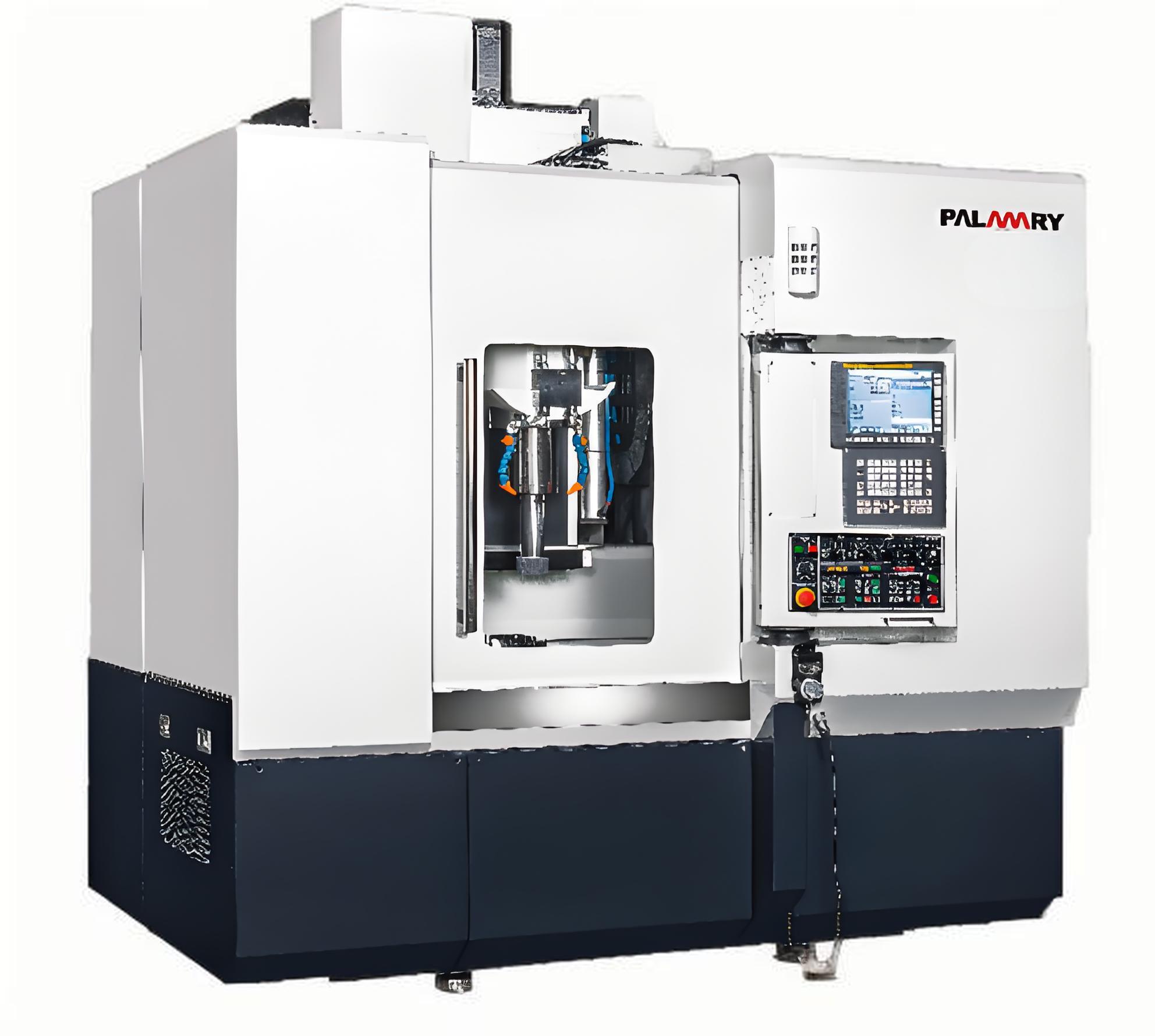

VIG-8050VIG-8050立式內外圓復合磨床
簡要描述：
無
瀏覽次數：7707
發布時間：2016-11-26
索取報價
機械系統部分
１．床身：展現出機械極佳穩定度及充分的剛性，機體采用高級米漢納（Meehanite）鑄鐵，經燒燉處理及時效處理再加工，材質穩定性佳，無變形之疑慮。X\Z軸采用交叉式滾柱線性滑軌，耐荷重能力優異，達到最佳化之機體結構設計。
２．工作臺：800mm花盤治具。
３．修整器裝置：液壓式滑臺修整座，平時加工時可將修整座內藏，在執行修整時前進至定位修整，有效的增加砂輪工作運作空間。
４．高頻磨頭： 采用10000rpm主軸，以三菱主軸馬達SJ-PF11-01(B112F)驅動，內部設計油循環回路冷卻，鼻端為BBT50刀桿專用，搭配ACT刀庫更換刀具，以擴展多功能性研磨。
５．電機：主要電機均采用日本三菱、安川等知名伺服馬達。
６．端測系統：裝置于BBT50刀桿上，配置在ATC刀庫中，可共同以砂輪主軸為基準，同步自動量測修正工作物基準點。
７．上下料規格：根據工件定制，為選購配件。
８．冷卻水單元：可選配加大型水箱及磁鐵紙帶過濾。
９．機床環境和環境保護：
為了保持良好的工作環境，可選配油霧收集裝置。
|
VIG-80 |
|
|
|
能力 |
研磨外徑尺寸 |
∅65-800 mm |
|
|
內孔研磨工件最大長度 |
-∅225:275 mm;∅225-:500 mm |
|
|
外徑研磨工件最大長度 |
500 mm |
|
|
主軸旋徑 |
∅850 mm |
|
|
工件最大長度 |
500 mm |
|
|
工件最大載重 |
1000 kg |
|
|
|
|
|
砂輪軸（Z軸） |
主軸上端至砂輪距離 |
650 mm |
|
|
主軸轉速 |
1800-10,000 r.p.m. |
|
|
砂輸外徑 |
∅60-305 mm |
|
|
最大周速度 |
45 m/s |
|
|
刀桿樣式 |
HSK-E100 |
|
|
|
|
|
工件軸 |
工件臺尺寸(花盤) |
∅850 mm |
|
|
工件軸回轉速 |
15-150 rp.m. |
|
|
|
|
|
行程 |
X軸行程 |
1330 mm |
|
|
X軸速度 |
∅0-10 M/min |
|
|
X軸最小設定值 |
∅0.0001 mm |
|
|
X軸電子手輪每刻度 |
∅0.0001，∅0.001，∅0.05 mm |
|
|
Z軸行程 |
700 mm |
|
|
Z軸速度 |
0～10 M/min |
|
|
Z軸最小設定值 |
0.0001 mm |
|
|
Z軸電子手輪每刻度 |
0.0001，0.001.0.05 mm |
|
|
X/Z軸滑軌形式 |
線性滑軌 |
|
|
|
|
|
馬達 |
工作主軸 |
3.7 kW |
|
|
砂輸主軸 |
22 kW |
|
|
X 軸 |
7.0 kW |
|
|
Z 軸 |
7.0 kW |
|
|
ATC |
1.4 kW |
|
|
油壓泵浦 |
0.75 kW |
|
|
切削液泵浦 |
0.375 kW |
|
|
切削液泵浦(高壓)-砂輪主軸用 |
2.1 kw |
|
|
|
|
|
動力 |
電力 |
42 KVA |
|
|
空壓(工作壓力與有效排量) |
0.7 Mpa 與 2400 NL/min |
|
|
|
|
|
箱量 |
油壓箱 |
30 L |
|
|
主軸打刀油箱 |
12 L |
|
|
主軸冷卻油箱 |
45 L |
|
|
冷卻水箱 |
1200 L |
|
|
|
|
|
機械重量 |
凈重 |
13000 kg |
