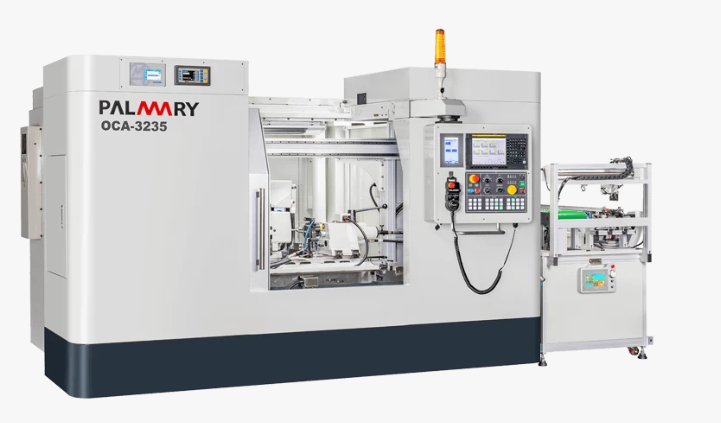

OCA-3235/3265/3295斜進式外圓磨床
簡要描述：
無
瀏覽次數：5708
發布時間：2016-11-26
索取報價
大光長榮設計制造的CNC斜進式外圓磨床重型系列，設計重點著
重在高效率、高精度與簡易操控性。此系列的機器機構完全依據
人體工學原理設計，保證操作得心應手。穩重的機械結構體，特
殊砂輪主軸設計，搭配先進CNC控制器，使外圓研磨更簡易也更精準。
產品特色：
|
斜進式砂輪座 |
獨立油壓與潤滑系統，采用靜壓式滑軌，并搭載高精度滾珠螺桿，實現高精密
的定位精度。
|
砂輪主軸靜壓軸承 |
砂輪主軸采用液體靜壓軸承，完全無金屬與金屬之接觸摩擦，此特殊靜壓軸承
設計，也提升了主軸剛性與絕佳的抗震性能。
|
砂輪修整 |
X軸與Z軸關聯同動搭配，應用砂輪成形修整，對應多段差工件研磨。
|
高剛性主軸頭 |
工作主軸頭結構穩重，并采用精密軸承，支撐穩固。無論是外徑研磨或端面研
磨等，精度優異。
產品規格：
|
機型 |
OCA-3235 |
OCA-3265 |
OCA-3295 |
|
能力 |
|||
|
工作臺最大旋徑 |
Ø320 mm |
||
|
兩頂心間最大距離 |
350 mm |
650 mm |
950 mm |
|
最大研磨直徑 |
Ø300 mm |
||
|
兩頂心最大承受重量 |
150 kgs |
||
|
砂輪 |
|||
|
外徑 x 寬 x 內徑 |
Ø610 x 150 x Ø 203.2 mm |
||
|
周速度 |
45 M/s |
||
|
砂輪軸座 |
|||
|
快速移動 |
10 m/min |
||
|
最大移動行程 |
360 mm |
||
|
最小設定值 |
0.001 (0.0001) mm |
||
|
工作臺 |
|||
|
快移速度 |
10 m/min |
||
|
最大移動行程 |
750 mm |
1200 mm |
1200 mm |
|
最小設定值 |
0.001 (0.0001) mm |
||
|
旋轉角度 |
-1° ~ 10° |
-1° ~ 8° |
-1° ~ 6° |
|
工作主軸頭 |
|||
|
旋轉角度 |
0° ~ +90° |
||
|
頂針斜度 |
M.T. No. 4 |
||
|
主軸轉速 |
0~300 r.p.m. |
||
|
工作主軸負荷(含夾具) |
35 kgs |
||
|
尾座 |
|||
|
頂針斜度 |
M.T. No. 4 |
||
|
尾座軸移動距離 |
25 mm |
||
|
微調范圍 |
±0.03 mm |
||
|
馬達 |
|||
|
砂輪軸 |
7.5 HP x 6P |
||
|
工作主軸 |
0.37 kW (4P) |
||
|
砂輪軸座進給 |
0.37 kW (4P) |
||
|
工作臺進給 |
1.8 kW (AC Servo Motor) |
||
|
靜壓油壓泵浦 |
0.37 kW (4P) |
||
|
砂輪軸潤滑泵浦 |
0.18 kW (4P) |
||
|
研削液泵浦 |
0.37 kW (2P) |
||
|
螺桿潤滑式樣 |
自動注油 |
||
|
容器容量 |
|||
|
砂輪軸潤滑油箱 |
31 L |
||
|
潤滑油箱 |
31 L |
||
|
油壓油箱(選配) |
31 L |
||
|
螺桿潤滑油箱 |
0.7 L |
||
|
水箱 |
230 L |
||
|
機械重量 |
|||
|
凈重 |
5600 kgs |
6800 kgs |
8000 kgs |
|
|
|||
