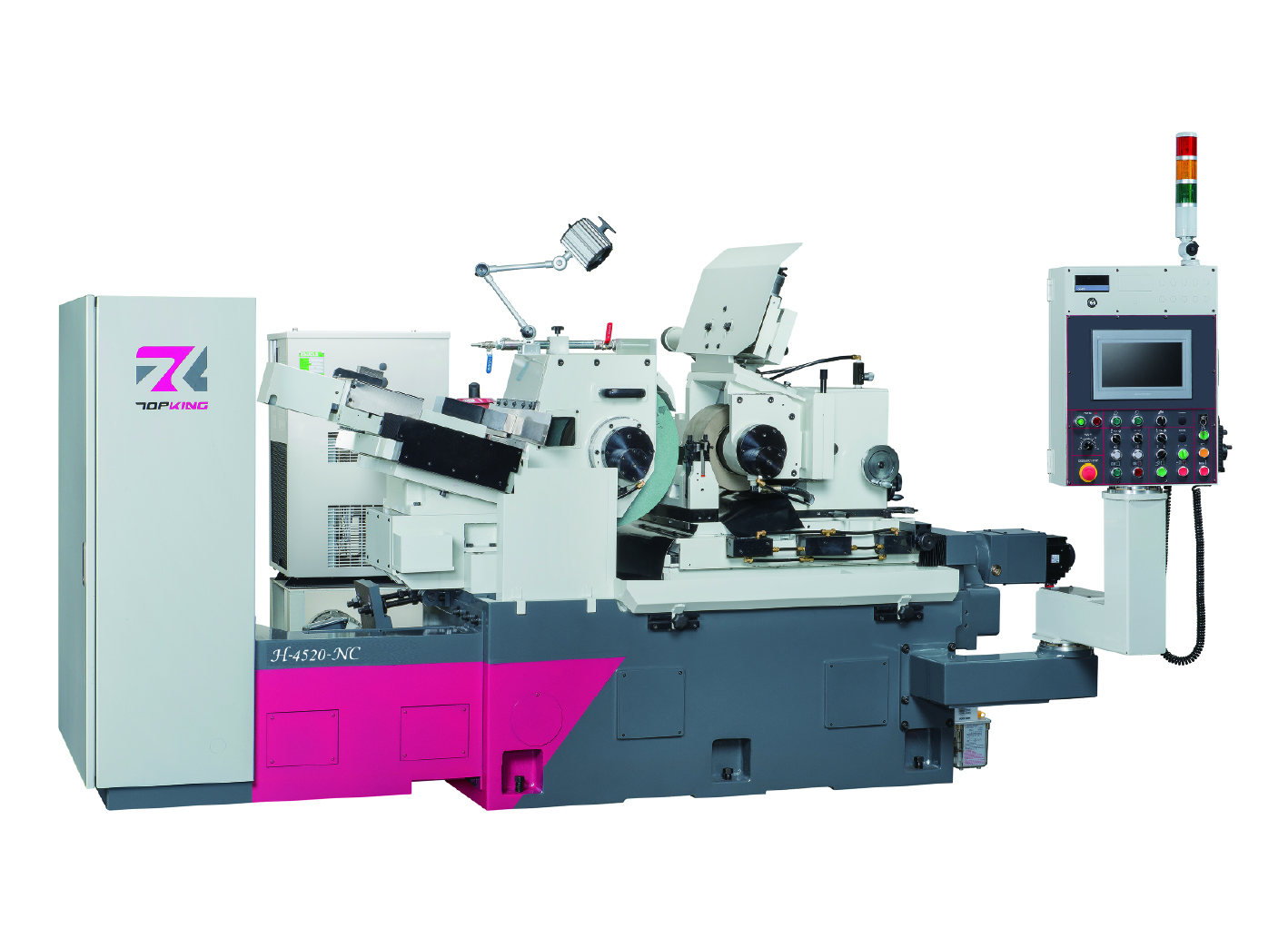

H-4520-NC高速靜壓NC數控?zé)o心磨床

簡要描述:

瀏覽次數:5043

發布時間:2016-12-07

索取報價

靜壓無心磨床 (H系列) 其砂輪主軸、調整輪主軸以及下滑軌(進刀軸)皆采用精密的液靜壓結構,

最小進給量可設定0.0005mm,滿足客戶對于工件圓度、表粗、加工尺寸等精度要求。



  產品特色

機體

高剛性的機體結構,機體采用米漢娜鑄鐵制成,經燒燉處理及時效處理后再加工。滑軌經過高周波硬化處理、精密研磨,機體材質穩定,無變形之疑慮,耐磨耗性?xún)?yōu)異。

采用靜壓主軸及滑軌的優勢

 無金屬間磨耗,提升機器的使用壽命

 低金屬摩擦,加工時溫升低、不易變形,提升加工穩定性及工件精度。

 高壓油膜包覆主軸周?chē)?,適合高速旋轉。

 高精度應用及恒定的旋轉,確?;剞D(zhuǎn)精度。

蓄壓保護裝置及油溫冷卻系統

 標準配置液壓皮囊式蓄壓器,作為機器在非預期的狀況下斷電時的緊急應變支援。特殊的蓄壓器設計,能促使靜壓油在因斷電造成的壓力下降時,回流至主軸的靜壓系統中??杀苊庵鬏S在高速運轉的狀態下因斷電導致靜壓油膜瞬間喪失而造成的損壞。

 油溫冷卻系統搭配油溫冷卻機,有效的維持油溫恒溫,防止主軸因油溫的變化而影響加工精度。

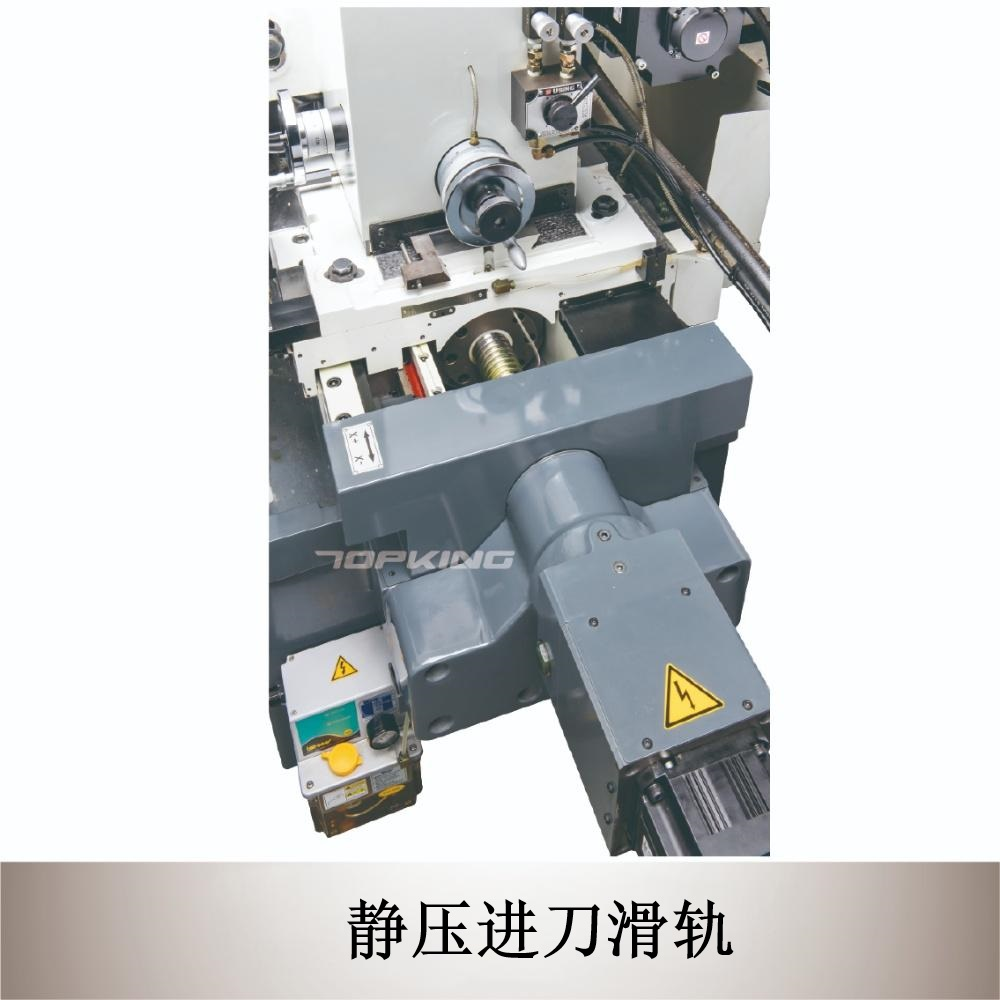

靜壓進刀滑軌

下滑臺采用精密型自動潤滑靜壓結構,滑動順暢、快速,進刀精準,使加工更穩定。

 下滑軌采伺服馬達驅動,搭配諧和式減速機。其結構特性降低背隙產生、增加扭力,提升加工效率及穩定加工品質。

 微調式進刀裝置,手動最小進刀量可設定0.001mm。數值控制可設定最小進刀量為0.0001mm,以滿足各種工件精度要求。



軸向組合-NC系列適用

一軸控制

X軸

調整輪下滑板自動進刀





二軸控制

Z軸

砂輪自動修整(垂直軸)

X 軸

調整輪下滑板自動進刀






  產品規格

能力

工作物直徑

Ø1 ~ Ø45 mm

停止式最大長度

205 mm

自動進給最小設定值

0.0005 mm

砂輪

尺寸 (外徑x寬度x內徑)

Ø455 x 205 x Ø228.6 mm

線速度

45 m/sec

線速度

1800 rpm

調整輪

尺寸 (外徑x寬度x內徑)

Ø255 x 205 x Ø127 mm

調整輪轉速

10 ~ 300 rpm

調整輪傾斜角度

+5°  ~ -3°

調整輪旋轉角度

±5°

手輪

上滑軌進刀手輪

4  mm/rev. (0.05 mm/graduation)

下滑軌微調手輪

0.08 mm/rev. (0.001 mm/graduation)

修整進刀手輪

2 mm/rev. (0.01 mm/graduation)

馬達

砂輪馬達

7.5 kW (4P)

調輪馬達

3.5 kW (伺服馬達)

油壓泵浦

1.5 kW

冷卻液馬達

0.18 kW

油冷機馬達

0.37 kW

下滑板進刀馬達(X) NC 1

1.0 kW

容器容量

油箱

90 L

水箱

100 L

機器

尺寸(長xx)

4560 x 2200 x 1950 mm

重量

4300 kg
