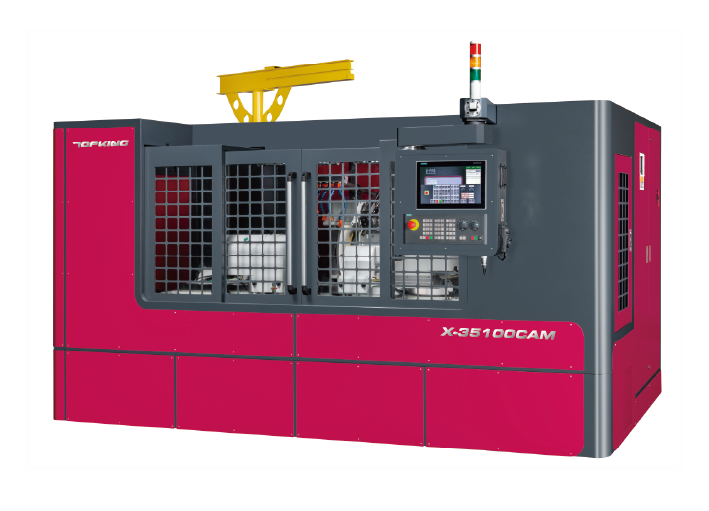

X-35100 CAMCNC型數控外圓磨床CAM 專用機

簡要描述:

X-CAM系列 是一臺針對偏心圓及異形研磨所設計的專用機種。 應用于研磨偏心軸、凸輪軸、曲柄軸、多邊形沖頭..等異形工件,特別適用于制造汽機車零件、自動化設備零件等產業。其搭載高階西門子控制系統及配合金格專屬的作業畫面,可快速設定加工訊息,提供給客戶最高品質的加工精度及操作環境。

瀏覽次數:4990

發布時間:2016-12-07

索取報價



 X-CAM系列 是一臺針對偏心圓及異形研磨所設計的專用機種。

應用于研磨偏心軸、凸輪軸、曲柄軸、多邊形沖頭..等異形工件,

特別適用于制造汽機車零件、自動化設備零件等產業。其搭載

高階西門子控制系統及配合金格專屬的作業畫面,可快速設定

加工訊息,提供給客戶最高品質的加工精度及操作環境。



  產品特色

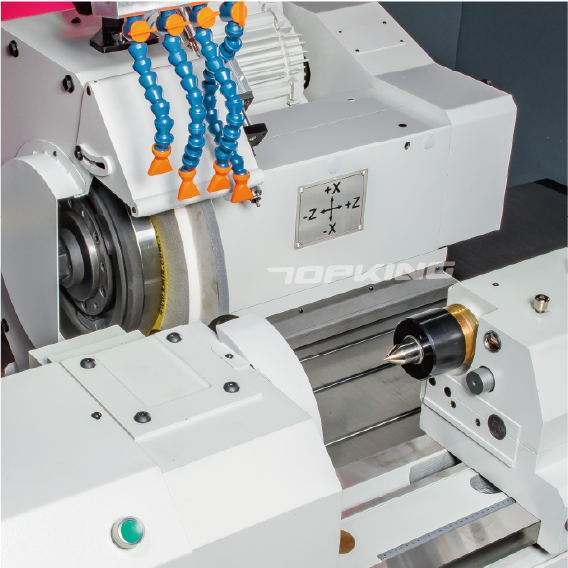

十字滑臺設計

工作臺始終固定于底座上,搭配X軸與Z軸十字滑臺設計,提升加工速度與穩定性。

 X軸與Z軸結構采用十字滑臺形式設計,縮小占地面積。

 兩軸使用全密閉伸縮護罩,完整的保護傳動結構,杜絕研磨屑與冷卻液的污染。

X軸線性馬達驅動

 X軸線性馬達直接驅動搭配線性導軌,進給無背隙問題

 十字滑臺結構,進刀軸(X)裝載高速、高精度線性馬達配合全閉式回路控制光學尺,進刀快速且精準,與C軸相互搭配,將角度與速度控制在最流暢的配合狀態。

 移動速度快,每分鐘可達15,000 mm

 線性馬達本身主要由線圈及永久磁鐵構成,無磨耗,使用壽命較長。

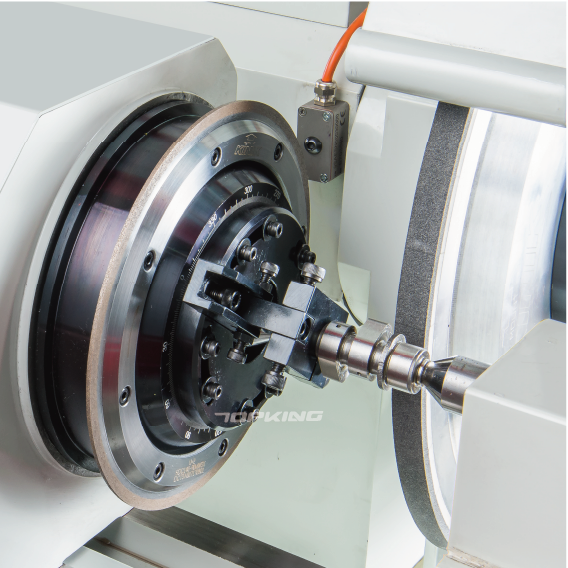

工作主軸

工作主軸采直截式馬達驅動,搭配精密角度譯碼器,角度控制誤差控制于±0.2”,實行精確的角度控制來研磨各式各樣的偏心圓或異形工件。

微調式尾座

 尾座潤滑油采用油浴式潤滑系統,隨時確保尾座的高精度。

 潤滑系統有附油量檢視計,方便操作者檢視油量。

 采用兩頂針固定式研磨時,尾座可作±0.03mm 精密微調,進行錐度校正。

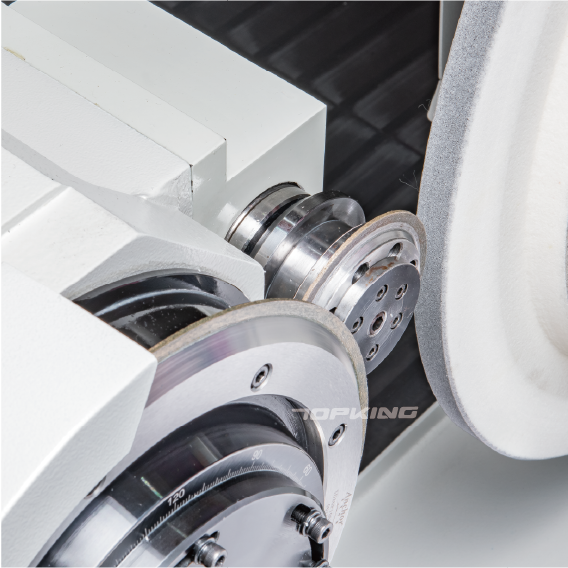

砂輪修整

 多樣化的修整機構可依需求選擇

 圖形對話式砂輪修整介面,簡易設定修整程式,可更簡易且有效率地完成砂輪修整設定,自動修整成型,符合工件需求。

 可配合工件及砂輪修整需求,選擇不同樣式的鉆石滾輪修整裝置(選配)。

全罩鈑金

標配全罩式鈑金,提供最安全的加工環境

人性化操作系統

搭載西門子840Dsl操作系統,內建針對異形與偏心圓研磨的圖形對話式操作介面,搭配觸控式螢?zāi)皇共僮鞲?jiǎn)易,另可搭配CAD/CAM軟體(選配),針對客制圖型轉出研磨路徑,提供最有彈性、最人性化的操作環境。









 產品規格

能力

工作臺最大旋徑

Ø370 mm

兩頂心間最大距離

1000 mm

最大研磨直徑

Ø350 mm

最大研磨長度

1000 mm

兩頂心間最大承受重量

150 kg

中心高(工作臺面至頂針中心)

185 mm

砂輪

尺寸(外徑 x 寬 x 內徑)

45 m/sec

線速度

45 m/sec

回旋工作臺



旋轉角度

+2°

工作主軸頭

旋轉角度

固定式

頂針斜度

MT. No. 4

主軸轉速

10 ~ 300 rpm

工作主軸負荷(含夾具)

35 kgs (最長長度: 150 mm)

尾座

中心頂針規格

MT4

中心頂針移動方式

手動

尾座軸移動距離

25 mm

錐度微調距離 (選配)

±30 μm

X軸行程

最大移動距離

300 mm

快速移動速度

10000mm/min

自動切入速度

6000 mm/min

最小設定值

0.0001 mm

Z軸行程

最大移動距離

1350 mm

快速移動速度

10000 mm/min

自動切入速度

6000 mm/min

最小設定值

0.0001 mm

馬達

砂輪主軸

11 kW (感應馬達)

工作主軸

2.3 kW

X-砂輪軸座進給

2.01 kW

Z-工作臺進給

4 kW

潤滑油壓

0.37 kW

油壓泵浦

0.37 kW

冷卻液泵浦

0.75 kW

容器容量

潤滑油箱

15 L

機器

尺寸

5250 x 3800 x 2600 mm

重量

9000 kg

中心高(地面起至頂針中心)

1130 mm
