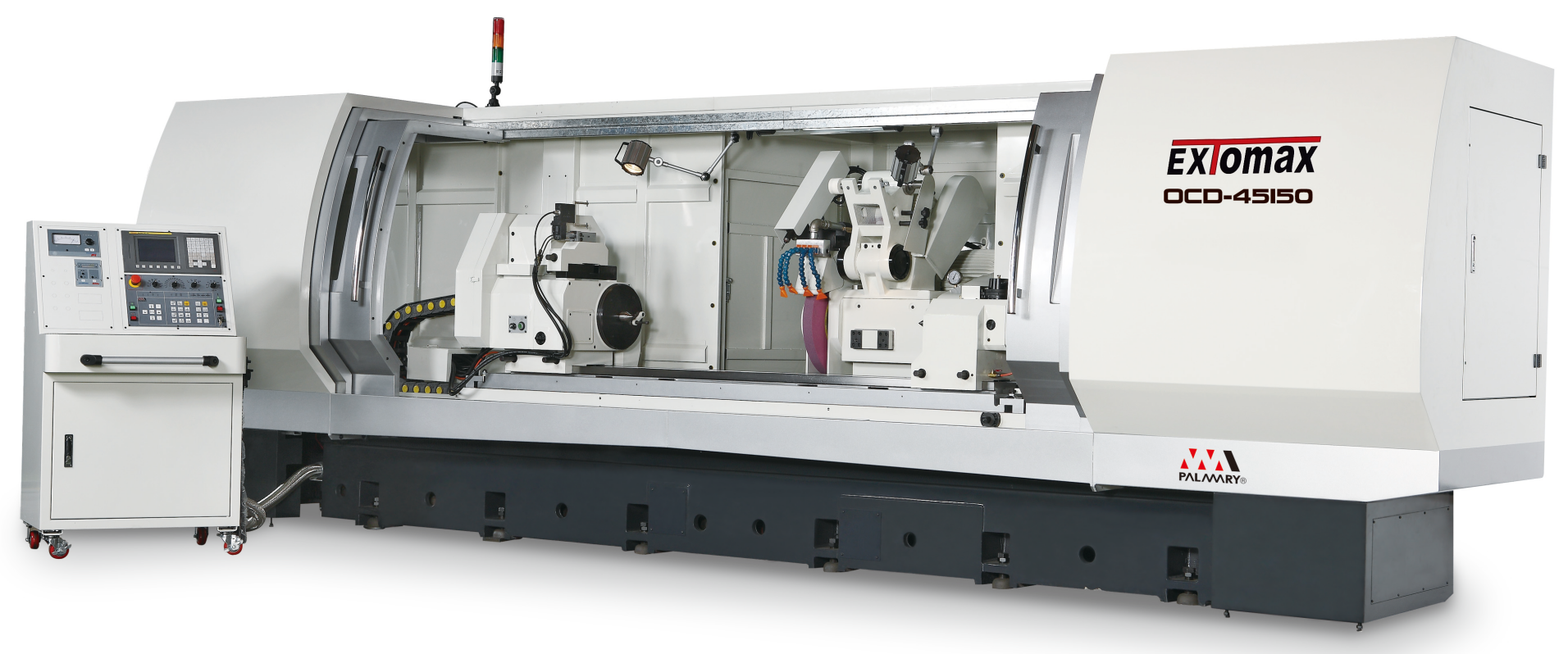

機械優點:
l 設備設計重點在于高效率、高精度與簡易操控性。機械結構完全依據人體工學原理而設計。
l 機體采用高級米漢納鑄鐵制成,經燒燉處理及時效處理后再加工,滑軌經高周波硬化處理,精密研磨。機體材質穩定,無變形之慮,且耐磨耗性優異。
l 床身重心低,剛性高,提升結構穩定性。
l 床身結構內部采用最合理的結構強化設計,確保最佳機械剛性。
l 床身滑軌經研磨后,再精密鏟花。
l 前后與左右工作滑臺,加大整體跨距與軌道寬度,無論在平面?zhèn)然?/span>V面?zhèn)榷冀?jīng)過精密鏟花,配合油靜壓結構設計,滑臺運動輕巧、平穩,重復精度達到μ級。
l 具有兩軸控制特性,配合輔助細微工作主軸之旋轉。
l 即使設定在任何角度,砂輪頭仍保持直線進刀及退刀,砂輪及工件之縱向位置檢查容易。
l 特殊微進給研磨功能設計,使鏡面研磨及端面研磨精度輕易達到0.001mm。
l 主軸頭結構穩重,并采用精密軸承,支撐穩固。無論是外徑研磨、內孔研磨、端面研磨等,精度優異。主軸頭采用伺服馬達驅動,可無段變速調整。
l 砂輪主軸采用高級合金鋼材(SNCM-220)精密加工制成。經正常化、調質、滲碳處理、深冷處理等多重處理完后,再經精密研磨與鏡面處理,主軸表面硬度高達HRC62°以上。主軸 無熱變形、無磨耗之問題,促使研磨精度高。
l 砂輪主軸設計,采用液體靜壓軸承,主軸穩定運行于油膜中,完全無金屬間之接觸磨擦,提升主軸剛性與絕佳的抗震性能,精度可達0.001mm。
l 工作主軸臺與尾座針對重型工件設計,結構剛性強,提升了整體載重量,主軸臺采用伺服馬達驅動,可依需求無段變速調整,加上精密斜角軸承的支撐達到無顫抖的傳動能力,尾座更可選用油壓式與止擋式裝置便利操作,附有平面空氣軸承設計方便位移,減少摩擦加強壽命。
l 控制面板操作方便,彩色圖形顯示。附有三色警示燈、分離式手輪-調整試機更加方便、緊急停止按鈕-可瞬間退開砂輪。
l 電控回路符合歐規;電控回路采用高級組件組成,控制性能可靠且使用壽命長。
l 電控箱附熱交換器,確保電控回路的常溫運作,以及控制型能之穩定性。且控制箱具有防塵特性。
l 砂輪修整循環可儲存最多五種砂輪形式;可設定三種砂輪修整模式-粗修、半精修、精修。
適合少量多樣研磨,生產效率提升30%以上。
l 應用范圍:大齒輪軸、大型馬達軸、大型印刷軸、橡膠滾輪、軋輥軸、 大型滾筒等。
參數:
1. 能力
Ø 兩頂心間最大距離:1500mm
Ø 工作臺最大旋徑:450mm
Ø 兩頂心最大承受重量:800KG(使用兩頂針時65% 500KGS)
Ø 工件研磨最大外徑:420mm
2. 砂輪軸座
Ø 快移速度:4 m/min
Ø 最小設定值:0.001mm(可修改為0.0001mm)
3. 砂輪
Ø 砂輪尺寸:Φ510X50~125mmXΦ152.4mm(外徑×寬×孔徑)
Ø 周速度:33m/s
4. 工作主軸頭
Ø 頂針斜度:MT:6
Ø 主軸轉速:0~250R.P.M.
5. 尾座
Ø 頂針斜度:MT:6
Ø 中心頂針移動方式:手動或油壓
Ø 中心頂針最大移動距離:60mm
6. 工作臺(左右滑臺)
Ø 快移速度:4 m/min
Ø 最小設定值:0.001mm(可修改為0.0001mm)
7. 馬達
Ø 砂輪軸馬達:11KW(15HP)
Ø 工作主軸馬達:2.9KW
Ø 砂輪軸座進給馬達:2.8KW(AC伺服馬達)
Ø 工作臺進給馬達:4.4KW(AC伺服馬達)
8. 設備尺寸
Ø 凈重:12000KGS
